VEB Motorradwerk Zschopau (Herausgeber)(1970):

Ersatzteilliste für die MZ-Motorräder ES 175/2 und ES 250/2


ES 175/2 ab Motor-Nr. 4534680
ES 250/2 ab Motor-Nr. 4644824


Vorbemerkungen

  1. Sämtliche Bestellungen und Zuschriften, die sich auf Erstazteile für die Motorräder Motorräder ES 175/2 und ES 250/2 beziehen, sind an

    IFA-Kombinat
    VEB Fahrzeug- und Jagdwaffenwerk Ernst Thälmann Suhl
    MOTORRADERK ZSCHOPAU, Ersatzteilvertrieb, 9363 Gornau

    zu richten.

    Sofern es sich um Ersatzteile der elektrischen Anlage handelt, die in der Ersatzteilliste besonders gekennzeichnet sind, so sind diese durch das

    Kombinat VEB Fahrzeugelektrik
    Fahrzeugelektrik Thalheim
    Zentraler Service und Vertrieb
    9166 Thalheim (Erzgeb.), Karl-Marx-Straße 10a


    zu beziehen.
  2. Ersatzteilbestellungen sind stets auf unseren Bestellformularen 1fach getrennt vom übrigen Schriftwechsel anzugeben, da sonst Verzögerungen unvermeidbar sind.
    Telefonische, telegrafische und formlose Bestellungen werden nicht bearbeitet.
    Geben Sie bitte Ihre Anschrift deutlich an und vergessen Sie nicht, die Postleitzahl und die Kunden-Nummer auf den Bestellungen an der von uns geforderten Stelle anzubringen.
    Bitte schreiben Sie die volle Ersatzteilnummer, wie sie im nachstehenden Katalog ausgedruckt ist und beachten Sie unbedingt die Trennung nach Typen. Nicht ordnungsgemäß ausgefüllte Bestellungen werden unbearbeitet zurückgesandt.
    Ersatzteilbestellungen müssen 15 Arbeitstage vor dem Termin der Selbstabholung bei uns vorliegen.
  3. Bei Rückfragen sind immer unsere Rechnungs- und Lieferscheinnummer sowie das Diktatzeichen anzugeben.
  4. Beanstandungen müssen innerhalb 14 Tagen, vom Empfang der Sendung an gerechnet, eingereicht werden. Der Empfängerschein ist beizufügen. Bei Selbstabholung sind Beanstandungen nur bei Übernahme der Ware möglich.
  5. Werden Teile eingeschickt, so sind an ihnen haltbare Anhänger mit genauem Absender anzubringen. Diese Sendungen richten Sie bitte an uns und fügen genaue Lieferpapiere bei.
  6. Die Preise sind unverbindlich infolge Materialänderungen ab unserem Werk einschließlich branchenüblicher Innenverpackungen.
  7. Für alle Ersatzteilaufträge gelten unsere allgemeine Lieferbedingungen für Ersatzteile und Zubehörlieferungen.
  8. Alle Sendungen reisen zu Lasten und auf Risiko des Bestellers.
  9. Ersatzteile liefern wir nicht an Privatpersonen. Wir verweisen diesbezügliche Anfragen an die dafür zuständige Vertragswerkstatt sowie an die Fachgeschäfte des staatlichen und genossenschaftlichen Einzelhandels.
  11. Ist die Rückgabe der an uns als Muster eingeschickten Teile erwünscht, so muß dies ausdrücklich im Brief und durch Anhänger bekanntgegeben werden.
  12. Unsere Kunden im Ausland bitten wir, sich in allen Ersatzteil- und Reparaturfragen an den MZ-Importeur ihres Landes zu wenden.
  13. Werden farbig lackierte Ersatzteile benötigt, bitten wir die genaue Farbbezeichnung aus dem Kfz.-Brief anzugeben. Ersatzfarben und Lacke liefert die

    Firma Wilhelm Schmidt jun.
    Farbenhandlung
    701 Leipzig 1, Lumumbastraße 12-14

  14. Standardteile (TGL bzw. DIN) gehören nicht zu unserem Lieferumfang.

VEB Motorradwerke Zschopau


Inhaltsverzeichnis

 Tafel 1   Rahmen, hintere Schwinge
Tafel 2   Vorderträger, vordere Schwinge
Tafel 3   Lenker, Lenkerhebel, Seilzüge
Tafel 4   Federbeine
Tafel 5   Vorderrad
Tafel 6   Hinterrad

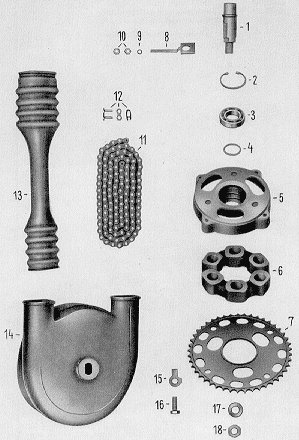

Tafel 7   Hinterradantrieb
Tafel 8   Kraftstoffbehälter, Tachometer

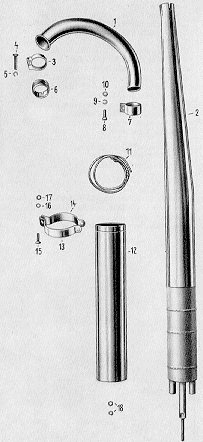

Tafel 9   Auspuffanlage

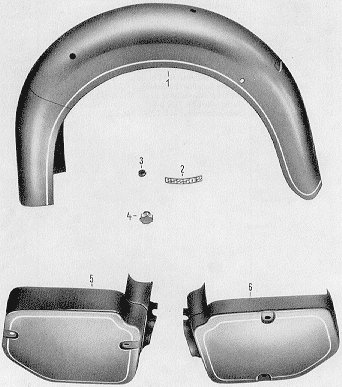

Tafel 10 Hinterradkotflügel

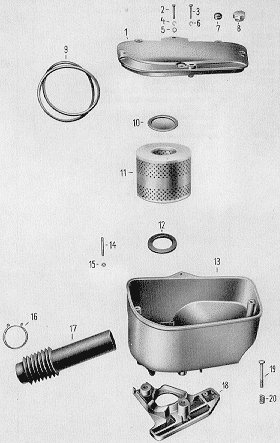

Tafel 11 Ansauggeräuschdämpfer
Tafel 12 Kombinierte Schlußleuchte, Signalhorn, Blinkleuchten

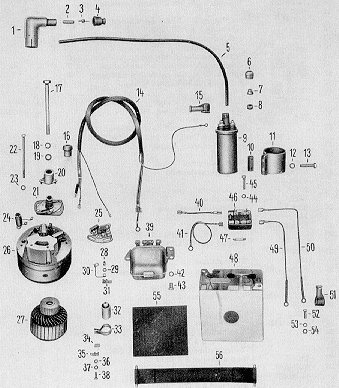

Tafel 13 Lichtmaschine, Batterie, Zündspule, Regler

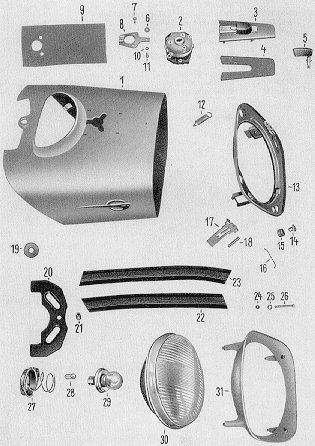

Tafel 14 Scheinwerfer, Glühlampen

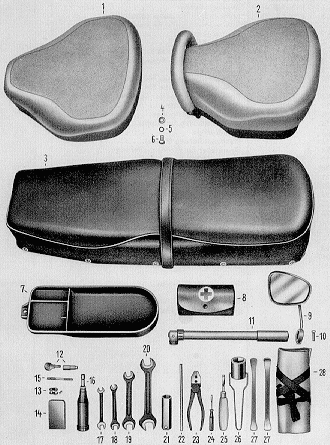

Tafel 15 Sättel, Werkzeug, Zubehör

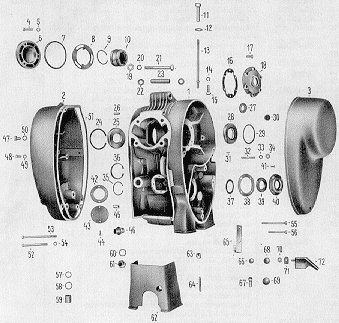

Tafel 16 Gehäuse
Tafel 17 Zylinder, Kolben, Kurbelwelle

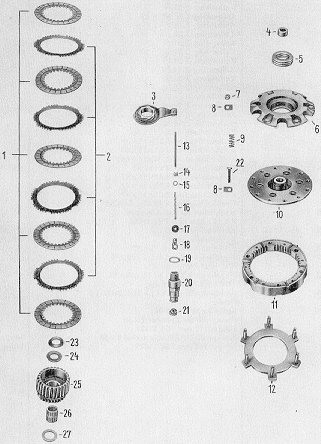

Tafel 18 Kupplung
Tafel 19 Getriebe
Tafel 20 Fußschaltung
Tafel 21 Vergaser


Tafel 1 Rahmen, hintere Schwinge

nächste Tafel ; Inhaltsverzeichnis

Tafel 1 Fahrgestell (Rahmen, hintere Schwinge)
Bild-
Nr.		 Ersatzteil-Nr. Bezeichnung Anzahl
je
Gruppe		 Bemerk.
1 16-21.139 Rahmen 1
2 13-21.084 Gummipolster für Kraftstoffbehälter 2
3 16-21.262 Verschlußstopfen zum Bügel für Sattelaufnahme 2
4   Sechskantschraube M6x25 für Scheinwerfer oben TGL 0-931-8 G 1
5   Federring B6 1
6 00-18.139 Scheibe 1
7 13-30.092 Abstandshülse 1
8 13-27.095 Auflagekörper für Kraftstoffbehälter 2 Gummi
9 13-27.096 Stützhülse 1
10   Sechskantschraube M8x16 für Signalhornbefestigung und Scheinwerfer unten TGL 0-933-8 G 3
  00-18.143 Scheibe dazu 2
11   Federring B8 TGL 7403 3
12   Sechskantmutter M8 TGL 0-934-5 S 1
13 16-30.028 Bügel für untere Motorbefestigung 1
15   Sechskantschraube M10x25 TGL 0-933-8 G 2
    Federring B10 TGL 7403 2
    Scheibe 10,5 TGL 0-125-St 2
16 16-21.263 Motorbefestigungsschuh hinten rechts 1
17   Federring B8 TGL 7403 2
18 16-21.258 Lagergummi 2
19 16-21.264 Motorbefestigungsschuh hinten links 1
20 16-21.259 Abstandshülse für Gummilagerung 2
21 00-18.142 Scheibe für Kippständerlagerrohr 1
22   Sprengring 22 TGL 0-9045 1
23   Sechskantschraube für Motorbefestigung hinten CM8x100 TGL 0-931-8 G 2
24 02-46.041 Anschlaggummi 1
25   Sechskantschraube für Tragrohrbefestigung am Rahmen M8x65 TGL 0-931-8 G 2
26   Federring B8 TGL 7403 2
    Scheibe 8,4 TGL 0-125-St 2
27 16-21.279 Tragrohr für Fußrasten 1
28/33   Sechskantmutter für Silentblockbefestigung M8 TGL 0-934-5 S 4
29/32   Federring B8 TGL 7403 4
30 16-21.203 Silentblock, Gummielement für elastische Motoraufhängung 2
31   Unterlegscheibe 8,4 TGL 0-125-St 1
35   Fußrastengummi A TGL 39-291 2
36 16-27.105 Halteblech für Auspufftopf 1
39 16-21.270 Kippständer 1
40 16-21.253 Zugfeder für Kippständer 1
41   Sechskantmutter M10 TGL 0-934-5 S 2
42   Federring B10 TGL 7403 2
43 16-31.950 Soziusfußraste 2
44   Federscheibe 8 TGL 0-137 1
45   Sechskantschraube M8x18 TGL 0-933 1
46 16-27.022 Strebe zur Auspuffaufhängung 1
47 16-27.048 Abstandshülse 2
48 16-27.106 Dämpfungsgummiring (Silent) 2
49   Federring B8 TGL 7403 2
50   Sechskantschraube M8x40 TGL 0-931-8 G 2
51   Sechskantschraube M8x16 TGL 0-931-8 G 2
52   Federscheibe 8 TGL 0-137 2
53   Sechskantmutter M8 TGL 0-934-5 S 2
54   Sechskantmutter M8 (zu Bild 50) 2
55 16-26.014 Schwinge für Seitenwagenanschluß 1
56 16-21.175 Schwinge 1 Solo
57 05-26.048 Lagerbolzen für Schwinge - Seitenwagenanschluß 1
58 16-21.183 Lagerbolzen für Schwinge 1 Solo
59   Schmiernippel A6 TGL 0-71412 1
60 05-21.044 Schutzkappe für Schwinge außen 2
61 05-21.046 Dichtring 4
  00-18.152 Scheibe für Schwinge innen 2
62/64   Sechskantmutter M18x1,5 TGL 0-936-5 S 2
63/66 05-21.040 Lagerbüchse für Schwinge 2
65   Stellring zur Schwinggabel TGL 39-443 1
67   Sechskantschraube zur Lagerbolzenbefestigung M8x35 TGL 0-933-8 G 2
68   Sechskantmutter M8 TGL 0-934-5 S 2
69 16-28.060 Anschlaggummi für Kippständer 1

Tafel 2 Träger für Vordergabel, Vorderradschwinge

 nächste Tafel ; Inhaltsverzeichnis

Tafel 2 Fahrgestell (Träger für Vordergabel, Vorderradschwinge)
Bild-
Nr.		 Ersatzteil-Nr. Bezeichnung Anzahl
je
Gruppe		 Bemerk.
1 16-26.024 Schwinge 1 Seitenw.
2 16-22.008 Träger vollst. mit Steuerrohr 1
3   Bolzen für Lenkungsanschlag 8x25 TGL 0-1473-5 S 1
4 16-21.183 Lagerbolzen für Schwinge 1
5 05-21.044 Schutzkappe für Schwinge 4
6 05-21.046 Dichtring 4 Gummi
7   Stellring für Schwinge 1
8   Sechskantmutter M18x1,5 TGL 0-936-5 S 2
9   Schmiernippel A6 TGL 0-71412 1
10 16-22.053 Gummiunterlage für Vorderradkotflügel 1
11 16-28.134 Vorderradkotflügel 1
12 16-22.031 Schwinge 1 Solo
13   Sechskantschraube zur Lagerbolzenbefestigung M8x25 TGL 0-933-8 G 2
14   Sechskantmutter M8 TGL 0-934-5 S 2
15   Sechskantschraube M8x16 TGL 0-933-8 G 3
16   Federscheibe 8 TGL 0-137 3
    Scheibe dazu 8,4 TGL 0-125-St 3
17 05-21.040 Lagerbüchse für Schwinge 2
  13-30.132 Lenkungsschloß LKS 63/III 1


Tafel 3 Lenker, Lenkerhebel, Seilzüge

 nächste Tafel ; Inhaltsverzeichnis

Tafel 3 Fahrgestell (Lenker, Lenkerhebel, Seilzüge)
Bild-
Nr.		 Ersatzteil-Nr. Bezeichnung Anzahl
je
Gruppe		 Bemerk.
1 16-22.029 Lenkerabdeckblech 1
  16-22.042 Verschlußkappe 1 Gummi - Solo
2 05-22.084 Regulierscheibe zum Steuerungsdämpfer 1 Miramid - SW
3 475 Starthebel für Vergaser 1
4   Linsenschraube für Befestigung der Lenkerabdeckung M5x8 TGL 0-85-5 S 2
5   Federscheibe B5 TGL 0-137 2
6 370 L Handhebel für Kupplung mit Stellschraube 1
7 370 R Handhebel für Bremse mit Stellschraube 1
8 16-22.018 Lenker vollst. links 1
9 16-22.017 Lenker vollst. rechts 1
10 05-22.067 Druckkappe zum Steuerungsdämpfer 1 SW
  16-26.033 Nutmutter für Steuerrohr 1 SW
11 16-22.023 Nutmutter für Steuerrohr 1 Solo
12 05-22.056 Sicherungsscheibe dazu 1
13 302 Blindgriff 1
14   Linsenkopfschraube M4x28 TGL 0-85-4 S 2
15   Federring B4 TGL 7403 2
16   Sechskantmutter M4 TGL 0-934-5 S 2
17 300 Gasdrehgriff vollst. 1
18 13-22.033 Distanzstück für Lenker 1 Miramid
19 16-22.011 Klemmkopf 1
20   Sechskantschraube für Klemmkopfbefestigung CM10x50 TGL 0-931-8 G 1
21 05-22.070 Sicherungsblech 2
22   Sechskantmutter BM10 TGL 0-439-5 S 1
23   Federring B8 TGL 7403 2
24   Sechskantschraube M8x30 TGL 0-933-8 G 2
25 16-22.044 Dämpfungsblech für Steuerungsdämpfer 1 SW
    Scheibe 8,4 TGL 0-125-St 2 SW
26 16-22.004 Reibscheibe zum Steuerungsdämpfer 1 SW
27 05-22.148 Gabellaufring oben 1
28 05-22.147 Rahmenlaufring 2
29   Stahlkugel 6,35 mm III TGL 15515 44
30 05-22.159 Gabellaufring unten 1
31 13-30.100 Abschlußpilz für Lenker 1
32 05-44.111 Seilzug für Kupplungsbetätigung 1
33 05-44.095 Schutzkappe für Kupplungsseilzug 1
34   Seilzug für Handbremse A 1150x978x154,5 TGL 39-285 1
35   Seilzug für Gasdrehgriff D 1016x928x76 TGL 39-285 1
36   Seilzug für Startvergaser E 933x875x45 TGL 39-285 1
37 05-48.058 Schutzkappe für Gasseilzug 1
  13-29.017 Anschlagfeder für Gasdrehgriff 1

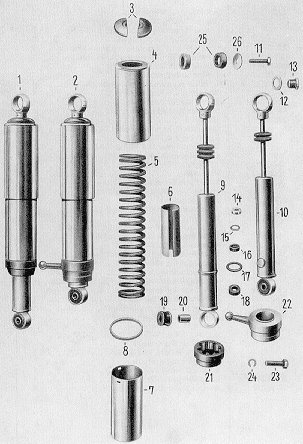

Tafel 4 Federbeine

 nächste Tafel ; Inhaltsverzeichnis

Tafel 4 Fahrgestell (Federbeine)
Bild-
Nr.		 Ersatzteil-Nr. Bezeichnung Anzahl
je
Gruppe		 Bemerk.
1 16-22.014 Federbein vorn 2
2 16-23.021 Federbein hinten rechts und links 2
3 05-23.091 Stützringhälfte 2
4 05-23.025 obere Schutzhülse 1
5 05-23.081 Druckfeder für Federbein hinten Solo 2 u. SW vorn
  05-23.092 Druckfeder für Federbein hinten Seitenwagenbetrieb und SW 2
  05-22.083 Druckfeder für Federbeihn vorn 2
6 13-22.074 Federgeräuschdämpfer 2
7 16-23.010 untere Schutzhülse 1
8 05-23.112 Führungsring (Polyamid) dazu 1
9 678-390.408/07 Teleskopstoßdämpfer für Federbein vorn A 22-120-64/8 OV 2
10 678-390.420/07 Teleskopstoßdämpfer für Federbein hinten A 22-100-94/8 MV 2
11   Sechskantschraube für Federbeinbefestigung oben vorn M8x35 TGL 0-933-8 G 2
12 00-18.141 Anlaufscheibe zum Gewindestopfen 2
13 05-23.031 Gewindestopfen für Federbeinaufhängung hinten oben 2
14 05-23.074 Filzring 1
15   Zwischenscheibe 1
16   Radialdichtring AC 10x19x7 BVF-N 4124 1
  7078-51:0,26/04 Dichtkappe dazu 1 PVC-Folie
17 12-23.029 Dichtring 1
18 12-23.027 Anschlaggummi 1
19 7078-11:0,15 Lagergummi unten 1
20 7078-11:0,16/05 Distanzbüchse für untere Befestigung 1
21 16-22.037 Federabstützring 2
22 16-23.013 Verstellmuffe rechts 1
  16-23.014 Verstellmuffe links 1
23   Sechskantschraube für Federbeinbefestigung unten CM10x35 TGL 0-931-8 G 2
24   Federring dazu B10 TGL 7403 2
25 05-23.161. Lagergummi 1
26 00-18.131 Scheibe für vorn oben 2
  16-23.020 Beilagering unter Druckfeder n. Bed.


Tafel 5 Vorderrad

 nächste Tafel ; Inhaltsverzeichnis

Tafel 5 Fahrgestell (Vorderrad)
Bild-
Nr.		 Ersatzteil-Nr. Bezeichnung Anzahl
je
Gruppe		 Bemerk.
1 05-24.254 Gegenhalter 1
  05-24.264 Gegenhalter 1 de luxe
2 05-24.261 Bremsbacken 2
3 13-24.019 Rückholfeder 1
4   Sicherungsring 12 TGL 0-471 2
5 13-24.026 Bremshebel 1
6 01-25.229 Achse 1
7/8 00-18.156 Scheibe 2
9   Sechskantmutter M14x1,5 TGL 0-934-5 S 1
10 05-24.025 Radkörper für Vorderrad 1
11   Kugellager 6302 TGL 2981 15x42x13 2 unbedingt Blechkäfig
12 01-24.314 Dichtring 2
13 05-24.005 Abstandshülse 1
14 05-24.006 Radkörperdeckel 1
  05-24.263 Radkörperdeckel 1 de luxe
15 05-25.089 Tiefbettfelge 1,85 Bx16 TGL 12731 Alu 1 poliert
  05-25.014 Tiefbettfelge 1,85 Bx16 TGL 12731 Stahl 1 verchr.
16   Speiche A 122 TGL 39-491 36
17   Speichennippel M4 TGL 39-491 36
18 05-24.033 Vorderrad mit verchromter Felge 1
  05-24.003 Vorderrad mit Alu-Felge poliert 1
    Reifen 3,00x16 TGL 6498* 1
    Schlauch 3,00x16* 1
    Felgenband dazu 25x16 TGL 104-6* 1
    *) werden nicht von MZ geliefert

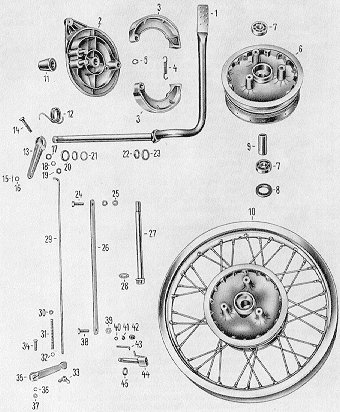

Tafel 6 Hinterrad

 nächste Tafel ; Inhaltsverzeichnis

Tafel 6 Fahrgestell (Hinterrad)
Bild-
Nr.		 Ersatzteil-Nr. Bezeichnung Anzahl
je
Gruppe		 Bemerk.
1 16-29.013 Fußbremshebel mit Welle 1
2 05-25.254 Gegenhalter 1
  05-25.272 Gegenhalter 1 de luxe
3 05-24.261 Bremsbacken 2
4 13-24.019 Rückholfeder 1
5   Sicherungsring 12 TGL 0-471 2
6 05-25.260 Radkörper für Hinterrad 1
7   Kugellager 6302 TGL 2981 15x42x13 2 unbedingt Blechkäfig
8 01-24.314 Dichtring 2
9 05-25.008 Abstandshülse 1
10 05-25.263 Hinterrad mit Alu-Felge 1 poliert
  05-25.275 Hinterrad mit verchromter Felge 1
  05-25.091 Tiefbettfelge 2,15 Bx16 TGL 12731 Alu 1 poliert
  05-25.090 Tiefbettfelge 2,15 Bx16 TGL 12731 Stahl 1 verchr.
    Speiche A 122 TGL 39-491 36
    Speichennippel M4 TGL 39-491 36
    Reifen 3,50x16 TGL 6498* 1
    Schlauch 3,50x16* 1
    Felgenband dazu 25x16 TGL 104-6* 1
11 05-25.053 Distanzhülse 1
12 16-29.010 Rückholfeder für vorderen Bremshebel 1
13 16-29.002 Vorderer Bremshebel 1
14   Sechskantschraube M8x40 TGL 0-931-8 G 1
15   entfällt
16   entfällt
17   Scheibe 8,4 TGL 0-125-St 1
18   Federring B8 TGL 7403 1
19   Sechskantmutter M8 TGL 0-934-5 S 1
20/23 00-01.073 Unterlegscheibe 2
21/22 16-29.011 Dichtring 2
24   Sechskantschraube M8x25 TGL 0-933-8 G 1
25   Sechskantmutter M8 TGL 0-934-5 S 2
26 05-25.279 Zugstrebe 1
27 05-25.266 Achse zum Hinterrad 1
  00-18.156 Scheibe zur Steckachse 1
28   Federscheibe 14 TGL 0-137 1
29 05-29.041 Bremsstange 1
30   entfällt
31 01-29.015 Druckfeder 1
32   Scheibe 6,4 TGL 0-125-St 2
33 01-29.014 Flügelmutter für Bremsstange 1
34   Sechskantschraube M6x25 TGL 0-931-8 G 1
35   Hinterer Bremshebel 1
36   Federscheibe 6 TGL 0-137 1
37   Sechskantmutter M6 TGL 0-934-5 S 1
38   Sechskantschraube M8x25 TGL 0-933-8 G 1
39   Sechkantmutter dazu M8 TGL 0-934-5 S 1
40   Sechskantmutter M5 TGL 0-934-5 S 2
    Federscheibe 5 TGL 0-137 1
41 05-25.043 Isolierscheibe für Bremslichtschalter 1
42 05-25.042 Isolierbüchse für Bremslichtschalter 1
43 01-25.377 Kontaktschraube 1
  13-30.204 Kontaktfahne 1
    Federring B5 TGL 7403 1
44 05-25.258 Bremsschlüssel (Exzenter) 1
  05-25.041 Kontaktferder dazu 1
45 02-25.071 Gummiring zum Bremsschlüssel 1
    Schmiernippel A6 TGL 0-71412 1
    *) werden nicht von MZ geliefert


Tafel 7 Hinterradantrieb

 nächste Tafel ; Inhaltsverzeichnis

Tafel 7 Fahrgestell (Hinterradantrieb)
Bild-
Nr.		 Ersatzteil-Nr. Bezeichnung Anzahl
je
Gruppe		 Bemerk.
1 05-25.265 Flanschbolzen 1
2   Sicherungsring 47 TGL 0-472 1
3   Kugellager 6005 TGL 2981 25x47x12 1 Blechkäfig
4 05-25.262 Zwischenscheibe für Kettenabdeckung 1
5 05-25.125 Dämpfungskörper 1
6 05-25.030 Dämpfungsgummi 1
7 05-25.124 Zahnkranz 1
8 05-25.122 Kettenspanner 2
9   Scheibe 6,4 TGL 0-125-St 2
10   Sechskantmutter M6 TGL 0-934-5 S 4
11   Rollenkette 1x12,7x7,75x116 1 ES 175/2
    Rollenkette 1x12,7x7,75x118 1 ES 250/2
12   Steckglied 1 D 12,7x7,75 TGL 11796 1
13 05-28.042 Kettenschutzschlauch 2 Gummi
14 05-25.102 Kettenabdeckung 1 Preßstoff
15 05-25.277 Sicherungsblech 4
16   Sechskantschraube M10x25 TGL 0-933-8 G 4
17   Federscheibe 14 TGL 0-137 1
18   Sechskantmutter M14x1,5 TGL 0-934-5 S 1


Tafel 8 Kraftstoffbehälter, Tachometer

 nächste Tafel ; Inhaltsverzeichnis

Tafel 8 Fahrgestell (Kraftstoffbehälter, Tachometer)
Bild-
Nr.		 Ersatzteil-Nr. Bezeichnung Anzahl
je
Gruppe		 Bemerk.
1 16-27.011 Kraftstoffbehälter 1
  16-27.116 Kraftstoffbehälter 1 de luxe
2 00-13.073 Tankverschluß 1
3 00-13.085 Dichtung 1
5 16-27.050 Kniekissen links 1
  16-27.051 Kniekissen rechts 1
6   Sechskantschraube M8x12 TGL 0-933-8 G 2
7   Federscheibe 8 TGL 0-137 2
8 05-27.164 Filterhahn 1
    Dichtring dazu C10x14 TGL 0-7603 1
9   Kraftstoffschlauch 7x10,5x200 1 Meterware
10 05-30.025 Tachometerantriebswelle 1
11 91.0010 Segmenttachometer (Wegdrehzahl 1) 1
12   Zylinderschraube BM5x15 TGL 0-84 2
13   Federscheibe B5 TGL 0-137 2
14 05-48.093 Deckel zum Tachometerantriebsgehäuse 1
15 15-48.002 Schraubenrad für Tachoantrieb 1 ES 250/2
16 05-48.091 Lagerstopfen 1
17 15-48.004 Ritzel für Tachoantrieb 1 ES 250/2
15 06-48.026 Schraubenrad für Tachoantrieb 1 ES 175/2 u. ES 250/2 m. Seitenwagen
17 06-48.028 Ritzel für Tachoantrieb 1 ES 175/2 u. ES 250/2 m. Seitenwagen
  06-48.025 Tachometerantrieb vollst. 1 ES 175/2 u. ES 250/2 m. Seitenwagen
  15-48.001 Tachometerantrieb vollst. 1 ES 250/2
18   Federscheibe B5 TGL 0-137 3
19   Zylinderschraube M5x25 TGL 0-84 3
20 05-48.076 Tachometer-Antriebsgehäuse 1
21 13-25.058 Schmiernippel 1
  00-01.004 Anlaufscheibe zum Schraubenrad 1




Tafel 9 Auspuff

 nächste Tafel ; Inhaltsverzeichnis

Tafel 9 Fahrgestell (Auspuff)
Bild-
Nr.		 Ersatzteil-Nr. Bezeichnung Anzahl
je
Gruppe		 Bemerk.
  16-27.156 Auspufftopf komplett 1
1 16-27.099 Auspuffrohr 1
2 16-27.157 Auspuffdämpfungseinsatz 1
3 16-27.102 Klemmschelle für Klemmring 1
4   Sechskantschraube M8x55 TGL 0-933-8 G 1
5   Federring B8 TGL 7403 1
6 16-27.103 Klemmring für Auspuffrohr 1 im Zylinder
7 16-27.104 Schelle für Auspuff 1
8   Sechskantschraube M8x25 TGL 0-933-8 G 2
9   Federring B8 TGL 7403 2
10   Sechskantmutter M8 TGL 0-934-5 S 3
11   Asbestschnur 2 mm Dmr. 1160 mm lang 1 Meterware
12 16-27.160 Auspuffendstück 1
13 16-27.112 Rechtes Seitenteil für Schelle 1
14 16-27.113 Linkes Seitenteil für Schelle 1
15   Sechskantschraube M8x25 TGL 0-933-8 G 1
16   Federscheibe 8 TGL 0-137 1
17   Sechskantmutter M8 TGL 0-934-5 S 2


Tafel 10 Hinterradkotflügel, Seitenverkleidung

 nächste Tafel ; Inhaltsverzeichnis

Tafel 10 Fahrgestell (Hinterradkotflügel, Seitenverkleidung)
Bild-
Nr.		 Ersatzteil-Nr. Bezeichnung Anzahl
je
Gruppe		 Bemerk.
1 16-28.130 Hinterradkotflügel 1
    Sechskantschraube dazu M8x16 TGL 0-933-8 G 4
    Sechskantmutter M8 TGL 0-934-5 S 2
    Federring B8 TGL 7403 2
    Federscheibe rTGL 0-137 2
2 16-28.144 Typabzeichen 1 ES 175/2
  16-28.007 Typabzeichen 1 ES 250/2
3 02-48.071 Gummistopfen für Kotflügel 1
4 16-28.059 Sterngriffmutter 4
5 16-28.073 Verkleidung rechts 1
  16-28.149 Verkleidung rechts 1 de luxe
6 16-28.079 Verkleidung links 1
  16-28.150 Verkleidung links 1 de luxe
    Kennzeichenschild C TGL 15653 1
    Linsensenkschraube dazu M5x12 TGL 5687-4 S 2
    Sechskantmutter M5 TGL 0-934-5 S 5
    Federring B5 TGL 7403 5
  13-30.202 Kennzeichenhalter 1


Tafel 11 Ansauggeräuschdämpfer

 nächste Tafel ; Inhaltsverzeichnis

Tafel 11 Fahrgestell (Ansauggeräuschdämpfer)
Bild-
Nr.		 Ersatzteil-Nr. Bezeichnung Anzahl
je
Gruppe		 Bemerk.
1 16-28.069 Deckel zum Gehäuse für Ansauggeräuschdämpfer 1
2/3   Zylinderschraube AM6x30 TGL 0-84-5 S 2
4/6   Federring B6 TGL 7403 2
5   Sechskantmutter M6 TGL 0-934-5 S 1
  16-28.138 Dichtscheibe dazu 2 Gummi
7 16-28.060 Auflagestopfen für Verkleidung 5 PVC
8 16-28.059 Sterngriffmutter für Verkleidung 4
9 16-28.145 Dichtung zwischen Deckel und Verkleidung 1 Gummi
10 16-28.112 Abschlußdeckel zum Trockenluftfilter 1
11 16-28.104 Trockenluftfilter 130 Dmr. 1
  16-28.148 Naßluftfilter 1 Export
12 16-28.067 Dichtscheibe 1 Gummi
13 16-28.107 Gehäuse zum Ansaugeräuschdämpfer 1
14   Stiftschraube BM6x30 TGL 0-835-8 G 2
15   Sechskantmutter M6 TGL 0-934-5 S 2
16 16-28.161 Klemmring 1
    Zylinderschraube BM4x20 TGL 0-84-5 S dazu 1
    Sechskantmutter M4 TGL 0-934-5 S 1
17 16-28.142 Anschlußstück zum Vergaser 1 Gummi
18 16-30.024 Träger für Regler, Zündspule und Sicherungsdose 1
19   Sechskantschraube zur Gehäusebefestigung CM8x60 TGL 0-931-8 G 2
  16-28.141 Dichtscheibe dazu 2 Gummi
20 05-44.023 Druckfeder 3


Tafel 2 Kombinierte Schlußleuchte, Signalhorn, Blinkleuchten

 nächste Tafel ; Inhaltsverzeichnis

Tafel 12 Elektrische Ausrüstung (Kombinierte Schlußleuchte, Signalhorn, Blinkleuchten)
Bild-
Nr.		 Ersatzteil-Nr. Bezeichnung Anzahl
je
Gruppe		 Bemerk.
1 13-30.140 * Kabelbaum 1
2 13-30.170 * Abblendkabel 1
3 13-30.144 * Zuführungskabel für Blinkgeber und Kontrolleuchte 1
4 16-30.062 * Kabel zur Blinkgebersicherung 1
5 16-30.061 * Kabelbaum für Blinkanlage 1
  16-30.063 Befestigungsband (für Kabel) 4
  01-30.030 Befestigungsband (für Kabel) 5
6 13-30.142 * Zuführungskabel für Tachometerbeleuchtung 1
7 25066.1 * Buchsenklemme (Lüsterklemme) M2,5 TGL 57-70 1
8 05-48.092 * Kabel für Leerganganzeigeschalter 1
  02-48.008 Gummistopfen dazu 1
9   Isolierschlauch für Kabel zum Leerganganzeigeschalter B8x9,4x100 TGL 13323 1 kein Ersatzteil
10 8606.2 * Leerganganzeigeschalter 1
11   Zylinderschraube M3x6 TGL 0-84 1
12   Federscheibe B3 TGL 7403 1
13 8606.7 * Schalter für Blinkanlage 1
14/16 8819.1 * Sicherungshülse 1
15   * Sicherung (Schmelzeinsatz) 4 Amp. 1
17 8581.6/2 * Blinkgeber 1
  16-30.083 Gummi für Kabeldurchführung 1
19 8580.26 * Lenkerblinkleuchte 2
  8580.26-000:1 * Lichtaustrittscheibe dazu hinten 1
  8580.26-200 * Lichtaustrittscheibe dazu vorn 1
  8580.10/4-100 * Grundkörper dazu 1
20 8704.7-3 * Kontaktstück für Biluxbirne A TGL 71-1019 1
21 8522.7-000:1 Gummiformstück für Rückleuchte 1
22 13-30.133 Gummitülle für Kabel am Lenker 1
23 8626.13 * Abblendschalter 1
24/25 8411.12/2 * Signalhorn mit Halter 1
26   Sechskantmutter M8 TGL 0-934-5 S 1
27   Federring B8 TGL 7403 1
28 8522.7-2 F * Kombinierte Rückleuchte mit Gummiunterlage 1
    * Flachsteckhülse A 63-1 TGL 200-3894 für Bremslichtkabel 1
  13-30.205 Isolierhülse dazu 1
29   Federring B5 TGL 7403 2
30   Zylinderschraube AM4x18 TGL 0-84-4 S 2
31   Federring 4 TGL 7403 2
32   Sechskantmutter M5 TGL 0-934 2
33   * Soffitte für Bremslicht E 6 Volt 18 Watt 1
34   * Soffitte für Rücklicht E 6 Volt 5 Watt 1
    Die mit einem * versehenen Teile werden von Fahrzeugelektrik Thalheim geliefert.


Tafel 13 Lichtmaschine, Regler, Batterie, Zündspule

nächste Tafel ; Inhaltsverzeichnis

Tafel 13 Elektrische Ausrüstung (Lichtmaschine, Regler, Batterie, Zündspule)
Bild-
Nr.		 Ersatzteil-Nr. Bezeichnung Anzahl
je
Gruppe		 Bemerk.
1/5 05-48.049 * Zündkabel mit Entstörstecker 1
  8825.1 * Entstörstecker 1
  FE9K
14 FEKN		 * Widerstand dazu 1
  320 * Gummischutzmuffe für Kerzenstecker 1
6-9 8351.1/2 * Zündspule 6 V 1
10 16-30.026 Gewindelasche zur Zündspulenbefestigung 1
11 8351.1/1-000:1 * Befestigungsschelle für Zündspule 1
12   Federring B6 TGL 7403 2
13   Sechskantschraube M6x30 TGL 0-931-8 G 2
14 13-30.147 * Maschinenkabel 1
15 01-30.251 Schutzkappe für Zündspule 1
16 05-30.031 Gummimuffe zum Maschinenkabel 1
17 05-48.071 Sechskantschraube zur Ankerbefestigung 1
18   Federscheibe 8 TGL 0-137 1
19 00-18.145 Scheibe 1
  8016.5/2 Lichtmaschine komplett   kein Ersatzteil
20/21 8016.2-300 * Nockenträger, Nocken und Zündversteller 1
22   Zylinderschraube zur Lichtmaschinenbefestigung CM5x85 TGL 0-84-5 S 2
23   Federscheibe A5 TGL 0-137 2
24 8016.4-250/2 * Regelwiderstand 1
25 8320.3/4 * Unterbrecherkontakt 1
  8320.3/3-001 * Spezialeinstellplatte 1
  8329.1 * Filzwischer 1
26 8016.5/2-200 * Lichtmaschinengehäuse mit Feldspulen 1
27 8016.4-100 * Anker 1
28   Zylinderschraube BM4x6 TGL 0-84-5 S 1
29   Scheibe 4,3 TGL 1774 1
30 8016.5-200:1/2 * Stromschiene 1
31 A FEKN 80 * Kontaktfahne 1
32 8016.1-200:08 * Kondensator G TGL 5187 1
33 A IKAN 134 * Kondensatorschelle 1
34 8016.4-200:2 * Unterlegplatte 1
35 B FEKN 80 * Kontaktfahne 1
36   Scheibe 4,3 TGL 17774 1
37   Federring B4 TGL 7403 1
38   Zylinderschraube AM4x8 TGL 0-84 1
39 8106.7 * Reglerschalter 6 V 60 W 1
40 05-30.191 * Pluskabel zum Regler (51) 1
41 16-30.059 * Minuskabel vom Klemmbrett (31) 1
42   Federring B6 TGL 7403 3
43   Zylinderschraube für Reglerbefestigung M6x10 TGL 0-84-5 S 3
44   Federring B5 TGL 7403 2
45   Zylinderschraube M5x20 TGL 0-84-5 S 2
46 8811.1/6 * Sicherungsdose 1
47   * Sicherung (Schmelzeinsatz) 15 A TGL 11135 2
48   Batterie 6 V 12 Ah TGL 10241 1
  05-30.225 Kabelschelle für Entlüftungsschlauch 1
49 16-30.060 * Minuskabel für Batterie 1
50 05-30.187 * Pluskabel für Batterie 1
51   Schutzkappe H DIN 72311 1
52   Zylinderschraube M5x15 2
53   Federring B5 2
54   Sechskantmutter M5 2
55 13-30.177 Batterieunterlage 1 Gummi
56 01-30.232 Spannband zur Batteriebefestigung 1 Gummi
    Die mit einem * versehenen Teile werden von Fahrzeugelektrik Thalheim geliefert.


Tafel 14 Scheinwerfer

 nächste Tafel ; Inhaltsverzeichnis

Tafel 14 Elektrische Ausrüstung (Scheinwerfer)
Bild-
Nr.		 Ersatzteil-Nr. Bezeichnung Anzahl
je
Gruppe		 Bemerk.
  8706.10/08 * Scheinwerfer vollst. 1
1 8706.10-100 * Scheinwerfergehäuse 1
  13-30.064 Abzeichen für Scheinwerfer links 1
  13-30.065 Abzeichen für Scheinwerfer rechts 1
2 8626.1/8 * Zündlichtschalter 1
3 8706.13-120 * Abdeckkappe für Zündlichtschalter 1
4   * Gummiunterlage für Abdeckkappe 1
5 8629.2 * Zündschlüssel 1
6   Gummiring 1
7   Linsenkopfschraube M5x20 L TGL 0-920 2
8   Dichtung für Zündlichtschalter 1
9   entfällt
10   Federscheibe B4 TGL 7403 1
11   Zylinderkopfschraube BM4x6 TGL 0-84 1
12   Zugfeder für Halter der Scheinwerferblende 1
13   Halter für Reflektor 1
14   Nippel für Federspange 1
15   Gummiformring für Nippel 1
16   Drahtspange 1
17   Blendenhalterung (Klaue) 2
18   Druckfeder für Blendenhalterung 2
19 00-18.139 Unterlegscheibe 1
20 16-30.012 Gummiplatte für Kabeldurchführung 1
21 13-30.092 Abstandshülse TGL 14101 1
22/23 13-30.162 Gummikeder für Scheinwerfer 2
24   Gummiring zur Schraube 4
25   Unterlegscheibe 4,3 TGL 0-125-St 4
26   Zylinderkopfschraube AM4x45 TGL 0-84 4
27 8709.1/2-2 * Glühlampenhalterung mit Feder für Biluxbirne A TGL 200-4511 1
  8704.7-3 * Kontaktstück für Biluxbirne 1
28   * Standlichtbirne D 6 Volt 4 Watt TGL 10833 1
29   * Biluxbirne A 6 Volt 45/40 Watt TGL 11413 1
30 8709.1/7-1 * Streuscheibe mit Reflektor A-170 TGL 71-1017 1
31 8706.10-200:1 * Frontring für Reflektor 1 Miramid
    Die mit einem * versehenen Teile werden von Fahrzeugelektrik Thalheim geliefert.


Tafel 15 Sattel, Werkzeug, Zubehör

 nächste Tafel ; Inhaltsverzeichnis

Tafel 15 Fahrgestell (Sattel, Werkzeug, Zubehör)
Bild-
Nr.		 Ersatzteil-Nr. Bezeichnung Anzahl
je
Gruppe		 Bemerk.
1 16-31.100 Fahrersattel 1
2 16-31.050 Soziussattel mit Haltegriff 1
3 16-31.000 Sitzbank 1
4   Scheibe 8,4 TGL 0-125-St 4
5   Federring B8 TGL 7403 5
6   Sechskantschraube M8x16 TGL 0-933-8 G 4
7 16-30.011 Werkzeugkasten für Sitzbankausführung 1
  oder
  16-30.084 Werkzeugkasten für Sitzbankausführung 1
  16-28.060 Auflagestopfen für Werkzeugkasten 1
8   Sanitätspäckchen 1
9 31031 L Rückspiegel 1
  31031 R Rückspiegel 1 Export für Linksverkehr
10   Sechskantschraube M6x30 TGL 0-933-8 G 1
11 B 285 Luftpumpe TGL 7640 1
12 13-30.132 Schloß für Sitzbank und Sattel LKS 63/III 1
13   Steckglied 1 D 12,7x7,75 TGL 11796 1
14   Büchse für Reifenreparatur 1
15   Abstandslehre A 0,6/0,3 TGL 200-3039 1
16   Fettpresse B 35 TGL 5047 1
17   Doppelmaulschlüssel 8x10 TGL 48-73 109 1
18   Doppelmaulschlüssel 9x11 TGL 48-73 109 1
    Doppelmaulschlüssel 12x14 TGL 48-73 109 1
19   Doppelmaulschlüssel 14x17 TGL 48-73 109 1
20   Doppelmaulschlüssel 19x22 TGL 48-73 109 1
21 00-04.225 Zylinderkopfschlüssel 1
22 00-04.049 Bolzen 1
23   Kombinationszange 160 TGL 4694 1
24   Schraubenzieher A 0,4x2,3x30 TGL 48-73503-C 45 1
25   Schraubenzieher G TGL 48-73503-C 45 1
26 00-04.226 Zündkerzenschlüssel 1
27   Reifenmontierhebel A TGL 39-442 2
28   Werkzeugtasche A MZS 453 1
  8706.10-000:2 (5) Heber für Scheinwerfereinsatz 1
    Kuponband 100x20 mm zur Ersatzschlauchbefestigung 2
  16-30.043 Beinschutz-Garnitur komplett 1 lackiert
  16-30.147 Kofferträger komplett 1 verchromt
  16-30.101 Seitengepäckträger komplett 1 verchromt
  16-30.108 Handschaltung für Beingeschädigte vollst. 1
  05-23.054 Gewindestück zur Seitengepäckträgerbefestigung 2
  16-30.132 Seitenständer 1


Tafel 16 Gehäuse

 nächste Tafel ; Inhaltsverzeichnis

Tafel 16 Motor (Gehäuse)
Bild-
Nr.		 Ersatzteil-Nr. Bezeichnung Anzahl
je
Gruppe		 Bemerk.
1 05-41.133 Gehäuse 1
2 05-41.119 Kupplungsdeckel 1
  05-41.122 Kupplungsdeckel 1 de luxe
3 05-41.118 Lichtmaschinendeckel 1
  05-41.120 Lichtmaschinendeckel 1 de luxe
4   Zylinderschraube BM6x25 TGL 0-84 3
5   Dichtung C 6x10 TGL 0-7603 7
6 05-41.107 Abschlußkappe 1
  05-41.123 Abschlußkappe 1 de luxe
7 05-41.051 Dichtring zur Abschlußkappe 1 Gummi
8 05-41.053 Stellplatte 1
9 00-03.019 Sprengring zur Lagerbüchse 1
10 05-41.097 Lagerbüchse zum Kupplungsdruckstück mit Hebel 1
11 05-42.038 Hülsenmutter für Zylinderbefestigung 4
12   Federscheibe B12 TGL 0-137 4
13 05-41.101 Zylinderstehbolzen 4
14   Federring B8 2
15   Sechskantschraube M8x25 TGL 0-933 2
16 05-41.087 Dichtung für Dichtkappe an Lima-Seite 1
17   Zylinderschraube zur Dichtkappe M5x16 6
18 05-41.096 Dichtkappe für Kurbelwelle Lima-Seite 1
19   Sechskantmutter M10 TGL 0-934 1
20   entfällt
21   Sechskantschraube für vorderes Befestigungsauge M10x75 TGL 0-931-8 G 1
22 00-18.150 Unterlegscheibe dazu 2
23 05-41.005 Paßhülse 60 mm lang 1
24 00-03.002 Sprengring zum Kurbelwellenlager 1
25/28 00-03.011 Radialdichtring für Kurbelwelle E 30x62x10 2
26   Zylinderstift für Kupplungsdeckel 6 m 6x20 TGL 0-7 1
27   Radialdichtring D 20x30x7 WS 1,018 1
29 00-18.176 bis 179 Ausgleichscheibe für Kurbelwelle 0,1; 0,2; 0,3; 0,5 n. Bed.
30 02-48.071 Verschlußstopfen 3 Gummi
31   Zylinderstift für Lichtmaschinenarretierung 2,5x10 TGL 0-1473 1
32   Stiftschraube für Gehäuse am Zylinderflansch BM 6x25 TGL 0-835 1
33   Federscheibe B6 TGL 0-137 1
34   Sechskantmutter M6 TGL 0-934 1
35   Sicherungsring zum Kugellager für Antriebswelle 47x1,6 TGL 0-472 2
36 00-03.008 Sprengring zum Kugellager für Abtriebswelle 2
37 00-18.168 bis 171 Ausgleichscheibe für Abtriebswelle 0,1; 0,2; 0,3; 0,5 n. Bed.
38 02-45.021 Dichtung zur Dichtkappe an Abtriebswelle 1
39   Radialdichtring für Dichtkappe D 25x37x7 TGL 16454 1
40 05-41.095 Dichtkappe auf Abtriebswelle 1
41   Senkschraube AM4x12 TGL 0-63 4
42 05-41.018 Dichtung zum Schaulochdeckel 1
43 05-41.049 Schaulochdeckel 1
44   Zylinderschraube AM4x12 TGL 0-84 4
45 01-41.003 Paßring 15 mm lang 1
  05-41.002 Paßhülse 26 mm lang 1
46 05-41.048 Verschlußstopfen für Öleinfüllbohrung 1 Gummi
47   Sechskantschraube M8x12 TGL 0-933 1 (Ölablaß-)
48   Zylinderschraube für Ölkontrolle M6x12 TGL 0-84 1
49   Dichtring dazu C 6x10 TGL 0-7603 1
50   Dichtring C 8x14 TGL 0-7603 1
51 05-41.062 Dichtung für Kupplungsdeckel 1
52   Zylinderschraube CM6x65 TGL 0-84-5 S 2
53   Zylinderschraube CM6x85 TGL 0-84-5 S 3
54   Dichtring C 6x10 (wie Bild-Nr 5)
55   Zylinderschraube CM6x50 TGL 0-84 8
    Zylinderschraube CM6x70 TGL 0-84 7
56   Zylinderschraube CM6x40 TGL 0-84 1
57   Rundring für Fußschaltwellenbohrung 14x2 TGL 6365 1 Gummi
58   Rundring für Kickstarterwellenbohrung 17x2,5 Nr. 4261 1 Gummi
59 02-46.041 Gummi für Kickstarteranschlag 1
60   Dichtring für Ölablaßschraube C 18x22 TGL 0-7603 1
61 12-41.020 Magnetfilter-Ölablaßschraube 1
62 05-41.102 Vergaserabdeckkappe 1
63 05-41.050 Mutter für Vergaserabdeckkappe 1
64   Stiftschraube dazu BM6x25 TGL 0-835 1
65 05-41.124 Halteblech für Maschinenkabel 1
66/68   Verschlußscheibe 16 TGL 0-470 2
67 02-48.008 Gummistopfen zum Leerlaufanzeigekabel 1
69   Verschlußscheibe 20 TGL 0-470 1
70   Sechskantmutter M6 TGL 0-934 1
71 05-44.068 Sicherungsblech 1
72 05-41.131 Ölleitblech 1


Tafel 17 Zylinder, Kolben, Kurbelwelle

 nächste Tafel ; Inhaltsverzeichnis

Tafel 17 Motor (Zylinder, Kolben, Kurbelwelle)
Bild-
Nr.		 Ersatzteil-Nr. Bezeichnung Anzahl
je
Gruppe		 Bemerk.
1 05-42.072 Zylinder 69 mm Dmr. 1 ES 250/2
  06-42.040 Zylinder 58 mm Dmr. 1 ES 175/2
2 05-42.073 Zylinderdeckel 1 ES 250/2
  05-42.068 Dichtung zum Zylinderdeckel 0,2 dick n. Bed. ES 250/2
  05-42.069 Dichtung zum Zylinderdeckel 0,4 dick n. Bed. ES 250/2
2 06-42.042 Zylinderdeckel 1 ES 175/2
  06-42.035 Dichtung zum Zylinderdeckel 0,2 dick n. Bed. ES 175/2
  06-42.036 Dichtung zum Zylinderdeckel 0,4 dick n. Bed. ES 175/2
3   Zündkerze M14/260 Isolator 1 Thalheim
4 05-42.004 Zylinderfußdichtung 1
5   Stiftschraube zur Ansaugstutzenbefestigung M6x30 TGL 0-940 2
6/12   Federscheibe B6 TGL 0-137 4
7/13   Sechskantmutter zur Vergaser- und Ansaugstutzenbefestigung M6 TGL 0-934 4
8 05-42.066 Isolierflansch zum Ansaugstutzen 1 ES 250/2
  06-42.024 Isolierflansch 1 ES 175/2
9 05-42.065 Ansaugstutzen 1 ES 250/2
  06-42.023 Ansaugstutzen 1 ES 175/2
10 05-42.067 Dichtung zum Ansaugstutzen 2
11   Sechskantschraube zur Vergaserbefestigung M6x40 TGL 0-931-8 G 2
14 69.3 Kolben vollst. 69,00 mm Dmr. 1 ES 250/2
    Kolben vollst. 69,25 mm Dmr.
    Kolben vollst. 69,50 mm Dmr.
    Kolben vollst. 69,75 mm Dmr.
    Kolben vollst. 70,00 mm Dmr.
    Kolben vollst. 70,25 mm Dmr.
    Kolben vollst. 70,50 mm Dmr.
    Kolben vollst. 70,75 mm Dmr.
    Kolben vollst. 71,00 mm Dmr.
15   Kolbenring Z 69,00 x2 FS 3
    Kolbenring Z 69,25 x2 FS 3
    Kolbenring Z 69,50 x2 FS 3
    Kolbenring Z 69,75 x2 FS 3
    Kolbenring Z 70,00 x2 FS 3
    Kolbenring Z 70,25 x2 FS 3
    Kolbenring Z 70,50 x2 FS 3
    Kolbenring Z 70,75 x2 FS 3
    Kolbenring Z 71,00 x2 FS 3
14 58.1 Kolben vollst. 58,00 mm Dmr. 1 ES 175/2
    Kolben vollst. 58,25 mm Dmr.
    Kolben vollst. 58,50 mm Dmr.
    Kolben vollst. 58,75 mm Dmr.
    Kolben vollst. 59,00 mm Dmr.
    Kolben vollst. 59,25 mm Dmr.
    Kolben vollst. 59,50 mm Dmr.
    Kolben vollst. 59,75 mm Dmr.
    Kolben vollst. 60,00 mm Dmr.
15   Kolbenring Z 58,00 x2 IS Cr 1
    Kolbenring Z 58,00 x2 IS 1
    Kolbenring Z 58,25 x2 Cr 1
    Kolbenring Z 58,25 x2 IS 1
    Kolbenring Z 58,50 x2 Cr 1
    Kolbenring Z 58,50 x2 IS 1
    Kolbenring Z 58,75 x2 Cr 1
    Kolbenring Z 58,75 x2 IS 1
    Kolbenring Z 59,00 x2 Cr 1
    Kolbenring Z 59,00 x2 IS 1
    Kolbenring Z 59,25 x2 Cr 1
    Kolbenring Z 59,25 x2 IS 1
    Kolbenring Z 59,50 x2 Cr 1
    Kolbenring Z 59,50 x2 IS 1
    Kolbenring Z 59,75 x2 Cr 1
    Kolbenring Z 59,75 x2 IS 1
    Kolbenring Z 60,00 x2 Cr 1
    Kolbenring Z 60,00 x2 IS 1
16   Kolbenbolzen A 18x11x60 L 1 ES 250/2
    Kolbenbolzen A 18,01x11x60 L
    Kolbenbolzen A 18,02x11x60 L
    Kolbenbolzen A 18,03x11x60 L
16   Kolbenbolzen A 18x11x47 L 1 ES 175/2
    Kolbenbolzen A 18,01x11x47 L
    Kolbenbolzen A 18,02x11x47 L
    Kolbenbolzen A 18,03x11x47 L
17   Drahtsprengring A 18 TGL 24-42.3 2
18   Nadellager für Kolbenbolzen KK 18x22x24 F TGL 11553 1
19 05-43.101 Kurbelwelle vollst. 1 ES 250/2
  06-43.017 Kurbelwelle vollst. 1 ES 175/2
20   Paßfeder A 4x4x8 TGL 9500 1
21   Kugellager 6305 C 3 f 25x62x17 TGL 2981 Polyamidkäfig 2
22   Kugellager 6302 C 3 f 15x42x13 TGL 2981 Polyamidkäfig 1
23   Kronenmutter M14x1,5 TGL 0-937-5 S flach 1
24   Splint 3x28 TGL 0-94 1
    Flachprofil für Zylinder 2x30 Länge: 110 mm TGL 21829 4 Meterware
    Flachprofil für Zylinderdeckel 2x30 Länge: 185 mm TGL 21829 1 Meterware


Tafel 18 Kupplung

 nächste Tafel ; Inhaltsverzeichnis

Tafel 18 Motor (Kupplung)
Bild-
Nr.		 Ersatzteil-Nr. Bezeichnung Anzahl
je
Gruppe		 Bemerk.
  05-44.127 Kupplung vollst. 1
1 05-44.123 Innenlamelle mit Reibbelag 5
2 05-44.125 Außenlamelle 4
3 05-44.100 Druckstück mit Hebel 1
4 05-44.119 Distanzhülse 1
5   Axial-Kugellager 51 106 TGL 2986 1
6 05-44.088 Druckflansch zur Kupplung 1
7   Sechskantmutter M6 TGL 0-934 6
8 05-44.068 Sicherungsblech 6
9 05-44.126 Druckfeder für Kupplung 6
10 05-44.118 Kupplungskörper 1
11 05-44.116 Zahnkranz für Kupplung 1
12 05-44.061 Druckplatte mit Distanzbolzen 1
13-18 05-44.107 Verbindungsstück mit Zugspindel 1
19   entfällt
20 05-44.112 Gehäuse zur Seilzugaufnahme 1
21 05-44.108 Stecknippel 1
22   Sechskantschraube M6x20 TGL 0-931-8 G 1
23 05-44.074 Federscheibe 1
24 05-44.138 Anlaufscheibe 1
25 05-44.135 Antriebsrad mit innerem Mitnehmer 1
26   Nadellager käfiggeführt zweireihig 22x26x26 1
27 05-44.139 Distanzscheibe 1,90; 1,95; 2 mm 1


Tafel 19 Getriebe

 nächste Tafel ; Inhaltsverzeichnis

Tafel 19 Motor (Getriebe)
Bild-
Nr.		 Ersatzteil-Nr. Bezeichnung Anzahl
je
Gruppe		 Bemerk.
1 05-46.001 Antriebswelle 1
2 05-46.079 Zahnrad für II. Gang 1
3 05-46.003 Schaltrad für II. und IV. Gang 1
4 05-46.066 Zahnrad IV. Gang 1
5 05-46.017 Laufbüchse für I. und IV. Gang 2
6 05-46.037 Sprengring 2
7 05-46.005 Anlaufscheibe 1xI. und IV. Gang und 1xIII. Gang 2
8 05-46.065 Antriebsrad zum Getriebe 68 Zähne 1
9   Sicherungsblech 17 TGL 0-432 2
10   Sechskantmutter M16x1,5 TGL 0-936 2
11   Kugellager 6204 TGL 2981 20x47x14 Polyamidkäfig 2
12 05-46.067 Abtriebswelle 1
13 05-46.010 Zahnrad für I. Gang 1
14 05-46.080 Schaltrad für I. und III. Gang 1
15 05-46.012 Zahnrad für III. Gang 1
16   Kugellager 6203 TGL 2981 17x40x12 C 3 Polyamidkäfig 2
17 00-18.168 bis 171 Ausgleichscheibe 0,1; 0,2; 0,3; 0,5   n. Bed.
18 05-46.036 Kickstarterwelle 1
19 05-46.077 Mitnehmer für Kickstarter-Zahnrad 1
20 05-46.076 Kickstarterrad 1
21   Lagernadel für Kickstarterrad 2,5x19,8 I TGL 15518 24
22 02-46.020 Anlaufscheibe 2
23 05-46.025 Federspange 1
24 00-03.039 Sprengring 1
25 05-46.064 Drehfeder für Kickstarter 1
26 05-46.047 Kickstarterkurbel 1
  05-46.083 Kickstarterkurbel 1 de luxe
27 05-46.075 Fußhebel für Kickstarterkurbel 1
  05-46.084 Fußhebel für Kickstarterkurbel 1 de luxe
28   Sicherungsring 15 TGL 0-471 1
29 01-41.007 Druckfeder für Fußhebelarretierung 1
30   Stahlkugel 8 III TGL 15515 1
31 02-41.042 Gummi zum Kickstarterfußhebel 1
32 02-41.046 Keilschraube für Kickstarterkurbel 1
33   Sechskantmutter M6 TGL 0-934 1
34   Scheibe 6,4 TGL 0-125 1
    Federscheibe 6 TGL 0-137 1
35 05-46.054 Kettenrad am Getriebe 21 Zähne 1 ES 250/2
35 05-46.050 Kettenrad am Getriebe 17 Zähne 1 ES 175/2 und ES 250/2 mit Seitenwagen


Tafel 20 Fußschaltung

 nächste Tafel ; Inhaltsverzeichnis

Tafel 20 Motor (Fußschaltung)
Bild-
Nr.		 Ersatzteil-Nr. Bezeichnung Anzahl
je
Gruppe		 Bemerk.
1 05-47.029 Fußschaltwelle 1
2 05-47.033 Schaltstück zur Fußschaltung 1
3 02-47.020 Schaltklinke zur Fußschaltung 2
4 05-47.034 Schaltklinkenfeder 1
5 02-47.021 Rückholfeder für Fußschalthebel 1
6 05-47.003 Anschlag für Fußschaltung 1
7   Zylinderstift 6 m 6x20 TGL 0-7 1
8   Sechskantschraube M6x25-5 S TGL 0-931 2
9   Federscheibe B6 TGL 0-137 2
10 05-47.004 Zahnsegment 1
11   Kontaktblech für Leerlaufanzeige SK 979-0:03 (5) 1
12   Gegenplatte zum Kontaktblech SK 979-0:04 (5) 1
13   Halbrundniet 2,6x8 TGL 0-660 2
14 05-47.006 Kurvenwalze 1
15 02-47.025 Anlaufscheibe zur Kurvenwalze 1
  02-47.034 bis 037 Ausgleichscheibe für Kurvenwalze 0,1; 0,2; 0,3; 0,5   n. Bed.
17 05-47.018 Führungsbolzen für Schaltgabel 1
18 05-47.022 Schaltgabel I. und III. Gang 1
19 05-47.023 Schaltgabel II. und IV. Gang 1
20 00-18.100 Scheibe zum Führungsbolzen 2
21 05-47.025 Arretierschraube 1
22 05-47.026 Schaltarretierfeder 1
23   Stahlkugel 8 Dmr. 8 III TGL 15515 1
24   Dichtring zur Arretierschraube C 14x20 TGL 0-7603 1
25 05-47.027 Fußschalthebel 1
  05-47.036 Fußschalthebel 1 de luxe
27   Sechskantschraube M6x30 TGL 0-931 1
28   Sechskantmutter M6 TGL 0-934 1
29   Federscheibe A6 TGL 0-137 1
30 01-44.052 Gummi für Fußschalthebel 1


Tafel 21
Motor

Vergaser

Inhaltsverzeichnis

Tafel 21 Motor (Vergaser)
Bild-
Nr.		 Ersatzteil-Nr. Bezeichnung Anzahl
je
Gruppe		 Bemerk.
  28 N 1-3 Startvergaser 1 ES 250/2
  26 N 1-2 Startvergaser 1 ES 175/2
1 2863 Vergasergehäuse vormontiert 1 ES 250/2
  2861 Vergasergehäuse vormontiert 1 ES 175/2
2 2865 Schwimmergehäuse 1
3 2928 Schwimmer 1
4 2868 Dichtung 1
5 2864 Einsatzstück vollst. 1 ES 250/2
  2862 Einsatzstück vollst. 1 ES 175/2
6 2944 Hohlschieber (30) 1
7 1614316004 Teillastnadel (D 1) 1
8 2943 Nadelhalter 1
9 2946 Druckfeder 1
10 2937 Dichtring 1
11 2931 Vergasergehäusekappe 1
12 2933 Gewindering 1
13 0002 Sechskantmutter 1
14 2914 Seilzugstellschraube 1
15 2921 Schlauchnippel 1
16   Dichtring A 10x13,5 TGL 0-7603 1
17 0013 Leerlaufluftregulierschraube 1
18 0011 Druckfeder 1
19 2906 Dichtscheibe 1
20 2905 Startkolben 1
21 2903 Druckfeder 1
22 2907 Startschieberkappe 1
23 0002 Sechskantmutter 1
24 2914 Seilzugstellschraube 1
25   Zylinderstift 2,5 m 6x24 TGL 0-7 1
26 0125 Startdüse (100) 1 ES 250/2
  0125 Startdüse (90) 1 ES 175/2
27   Zylinderschraube BM4x16 TGL 0-84 3
28   Typschild 1 kein Ers.-Teil, bei evtl. Rekl. erforderl.
29   Dichtring A 16x20 TGL 0-7603 1
30 2925 Verschlußschraube 1
31 1534 Ventilsitz (18) 1
32 1533 Schwimmernadel 1
33 0118 Dichtring 1
34 2911 Ventilkörper 1
35 2926 Nadeldüse (67) 1
36 2927 Düsenträger 1
37 0125 Hauptdüse (115) 1 ES 250/2
  0125 Hauptdüse (105) 1 ES 175/2
38   Linsensenkschraube AM4x10 TGL 5687 2
39 2916 Leerlaufdüse (40) 1
  2910 Schwimmernadelventil, vollst. (18)
(Bild-Nr. 31,32 und 34)		 1
  05-48.072 Schutzkappe zum Vergaser 1 Gummi
    () Bei Bestellung Größe angeben!

Inhaltsverzeichnis
